新玩具 M5Stack 的 CardPuter 的折腾记录(一) —— 开发环境搭建篇

前言

最近一段时间特别迷恋有实体键盘的设备，所以入手了 M5 Stack 家的 CardPuter 开发套件

简介

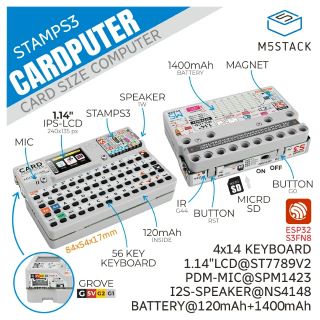

CardPuter 是 基于 esp32s3 的一款开发套件，有显示屏、键盘、麦克风、扬声器、实体键盘、红外发射器、TF 卡槽等外设，自带电池。

搭建 CardPuter 开发环境

为 CardPuter 搭建 esp-idf 的开发环境¹

安装准备

esp-idf 依赖以下系统软件包。请根据使用的 Linux 发行版本，选择合适的安装命令。

我是 ubuntu 系统，其他系统请参考官方文档

sudo apt-get install git wget flex bison gperf python3 python3-pip python3-venv cmake ninja-build ccache libffi-dev libssl-dev dfu-util libusb-1.0-0

获取 esp-idf

打开终端，运行以下命令：

mkdir -p ~/esp
cd ~/esp
git clone --recursive https://github.com/espressif/esp-idf.git

esp-idf 将下载至 ~/esp/esp-idf。

注意当前 CardPuter 的源码依赖 esp-idf 的版本是 v4.4.6

需要切换 esp-idf 的 git 分支到 v4.4.6

cd ~/esp/esp-idf
git checkout v4.4.6

使用 esp-idf 工具安装器安装依赖包

运行 install.sh

cd ~/esp/esp-idf
./install.sh

出现下载失败的现象的原因与解决办法

原因：

esp-idf 工具安装器会下载 Github 发布版本中附带的一些工具，如果访问 Github 较为缓慢，可以设置一个环境变量，从而优先选择 Espressif 的下载服务器进行 Github 资源下载。

解决办法：

要在安装工具时优先选择 Espressif 下载服务器，请在运行 install.sh 时使用以下命令：

cd ~/esp/esp-idf
export IDF_GITHUB_ASSETS="dl.espressif.com/github_assets"
./install.sh

运行 export.sh 设置环境变量

cd ~/esp/esp-idf
./export.sh

出现这段文字就是设置 ESP 开发环境成功了

Done! You can now compile esp-idf projects.
Go to the project directory and run:

  idf.py build

出现 libusb-1.0.so.0 找不到的问题的原因和解决办法

我在设置环境变量遇到了如下的问题:

WARNING: tool openocd-esp32 version v0.12.0-esp32-20230921 is installed, but > returned non-zero exit code (127) with error message:
/home/zhaodi-chen/.espressif/tools/openocd-esp32/v0.12.0-esp32-20230921/> openocd-esp32/bin/openocd: error while loading shared libraries: libusb-1.0.so.> 0: cannot open shared object file: No such file or directory

原因：

系统中没有安装 libusb 开发库, 其实是我忽略了安装 esp-idf 的系统依赖

解决办法：

ubuntu 系统可以使用下面的命令安装libusb

sudo apt install libusb-1.0-0-dev

克隆 CardPuter 的 Demo 工程

Demo 工程的页面： https://github.com/m5stack/M5Cardputer-UserDemo

git clone https://github.com/m5stack/M5Cardputer-UserDemo.git

克隆总是失败解决办法

如果克隆总是失败可以使用下面的加速链接下载源码包

https://cache.dadilive.top/main.zip?url=aHR0cHM6Ly9naXRodWIuY29tL201c3RhY2svTTVDYXJkcHV0ZXItVXNlckRlbW8vYXJjaGl2ZS9yZWZzL2hlYWRzL21haW4uemlw

构建 CardPuter 的 Demo 工程

设置完 esp-idf 的环境变量。 进入 CardPuter 的 Demo 工程的目录，运行 idf build

cd M5Cardputer-UserDemo
idf build

终端出现下面的文字就代表编译成功了

Project build complete. To flash, run this command:
/home/zhaodi-chen/.espressif/python_env/idf4.4_py3.10_env/bin/python ../../esp/esp-idf/components/esptool_py/esptool/esptool.py -p (PORT) -b 460800 --before default_reset --after hard_reset --chip esp32s3  write_flash --flash_mode dio --flash_size detect --flash_freq 80m 0x0 build/bootloader/bootloader.bin 0x8000 build/partition_table/partition-table.bin 0x10000 build/cardputer.bin
or run 'idf.py -p (PORT) flash'

注

[1] CardPuter 使用了乐鑫的 esp32s3 soc 作为主控芯片，esp-idf 是乐鑫为 esp32 系列芯片提供的开发工具包。

参考

Linux 和 macOS 平台工具链的标准设置
